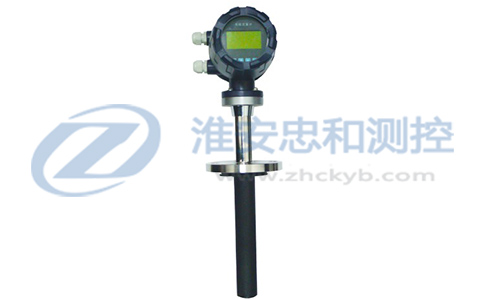

插入式電磁流量計

    ZHLDC系列插入式電磁流量計用來測量封閉管道中的導電的液體介質的體積流量，插入式電磁流量計需要滿管且流體達到一定的流速才能測量其流量，ZHLDC系列插入式電磁流量計特別適用于對大口徑管道內的介質測量, 插入式電磁流量計已被廣泛應用于化工、化纖、冶金、化肥、造紙、給排水、污水處理等工業部門和農業灌溉水計量的導電液體流量測量和生產過程的自動控制。
二、插入式電磁流量計傳感器的特點：
◆ 傳感器內無活動部件，結構簡單，工作可靠。
◆ 插入式結構可在低壓或帶壓情況下不停水方便的安裝、拆卸。因此非常適用于現有管道的流體測量和便于儀表的維護、修理。
◆ 測量精度不受被測介質的溫度、壓力、密度、粘度、電導率（只要電導率大于5µs/cm）等物理參數變化的影響。
◆ 傳感器幾乎無壓力損失，能量損耗低。
◆ 較一般電磁流量計的制造成本和安裝費用低。特別適于大中型口徑管道的流量測量。
◆ 采用先進的低頻方波勵磁。零點穩定，抗干擾能力強，工作可靠。
◆ 流量測量范圍大。被測量管道內的滿量程流速可以1m/s至10m/s任意設定，輸出信號與流量呈線性關系。
◆ 流量計不僅有0~10mA DC或4~20mA DC標準電流輸出，同時還1~5kHz頻率輸出
三、插入式電磁流量計安裝要求：
    1安裝環境的選擇
    ①應盡量遠離具有強電磁場的設備，如大電機、大變壓器等。
    ②安裝場所不應有強烈的震動，管道固定牢靠。環境溫度應變化不大。
    ③安裝環境應便于安裝和維護。
    2安裝位置的選擇
    ①安裝位置必須保證管道內始終充滿被測流體。
    ②選擇流體流動脈沖小的地方。即應遠離泵和閥門、彎頭等局部阻力件。
    ③測量雙相（固、液或氣、液）流體時，應選擇不易引起相分離的地方。
    ④應避免測量部位出現負壓。
    ⑤被側管道直徑或周長容易測量，并且橢圓度應較小。
    3直管段長度
傳感器安裝管道上游側直管段長度應大于或等于10D，下游側應不小于5D。D為被測管道通徑。
    4流量控制閥門和調節閥門
流量控制閥門應安裝在傳感器上游側的被測管道上，流量調節閥門應安裝在傳感器下游側。測量時，通常流量控制閥門應處于全開狀態。
   5安裝底座的焊接的要求如下：
    ①安裝底座63管子的軸線與被測管道的軸線相互垂直。其夾角為90°
    ②采用焊條平焊。焊后保證法蘭端面與管軸線平行，焊縫牢固，能承受1.6Mpa壓力無滲漏現象。
    ③被測管道開孔尺寸與安裝底座的通孔外徑一致。
四、插入式電磁流量計技術參數說明：

型 號	ZHLDC系列
口 徑	DN150~DN2000
精 度	測量值標準精度±2.5%    測量值特殊精度±1.5%
最低導電率	5μs/cm
測量范圍	推薦使用范圍：1.0m/s～10m/s連續可調 最大使用范圍：0.2m/s～15m/s連續可調
介質溫度	-20~+150℃
環境溫度	-20~+60℃
流體壓力	≤ 1.6MPa
防護等級	傳感器 　　轉換器 IP65 　　　IP65 IP68 　　　IP67
材 質	探頭材質為304不銹鋼, 電極材質為316L不銹鋼
電氣接口	M20×1.5 1/2“NPT
顯示方式	標準雙線液晶顯示，可同時顯示瞬時流量和累積流量
電 源	220VAC 50HZ     DC24V    鋰電池
防爆等級	Exd ll BT4
信號輸出	1、開關量可設為： 脈沖輸出（最高1000HZ）；  高 /低流量報警； 空管報警； 流量方向示意； 故障報警； 2、電流輸出：4-20mA輸出
組態方式	1、通過三個手動鍵現場組態。 2、通過遙控器現場組態。 3、通過手操器進行現場組態。 記憶：EEPROM不會消失之記憶體，無需電池保存。

五、插入式電磁流量計參考流量范圍：
    在考慮到插入式電磁流量計要求保證精度的情況下，其起始流速要＞1m/s計算得出其大概流量范圍，但是不影響低于其對應口徑的流量的測量。

口徑mm（DN）	流量范圍（m3/h）	口徑mm（DN）	流量范圍（m3/h）
φ150	65～600	φ800	1800～16000
φ200	110～1000	φ900	2300～20000
φ250	180～1600	φ1000	2800～25000
φ300	250～2500	φ1200	4000～30000
φ350	350～3000	φ1400	5500～50000
φ400	450～4000	φ1600	7200～60000
φ500	700～6000	φ1800	9200～76000
φ600	1000～10000	φ2000	11500～100000
φ700	1400～12000

六、插入式電磁流量計產品選型：

型號

口徑：DN

插入式電磁流量計

ZHLDC

150~2000

代號

安裝形式

Y

一體式

F

分體式

代號

轉換器形式

ZA

圓形轉換器

ZB

方形轉換器（僅適用于分體式）

代號

供電形式

AC

（交流）AC220V 50Hz(90~245V AC 50Hz)

DC

（直流）DC24V (20~36V DC)

LD

鋰電池供電（無電流信號輸出）

代號

輸出信號及功能

I

4~20mA

F

頻率 1KHz

Rs

串行通訊（485）

H

HART協議

G

GPRS輸出

C

控制輸出

代號

防爆要求

N

無防爆

EX

防爆

代號

是否帶球閥

N

不帶球閥（簡易接管）

Q

帶球閥

代號

電極材質

316L

不銹鋼

代號/

傳感器防護等級

IP65空白可不標

IP68

IP68（適用于分體式）

代號

配線長度 （適用于分體式）

10

10米引線（標配）

15

15米引線

…

以此類推

插入式電磁流量計有一體式插入式電磁流量計與分體式插入式電磁流量計產品，歡迎選購！
