鎧裝熱電偶不同的直徑推薦使用溫度介紹

一、概述：

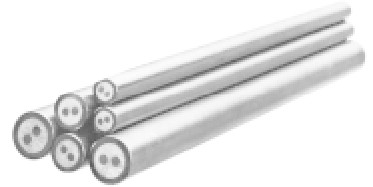

   鎧裝熱電偶材料是由偶絲裝在有絕緣材料的金屬套管中，被加工成可彎曲的組合體，它是制造鎧裝熱電偶與裝配式熱電偶的關鍵原材料，被廣泛應用于各行各業的科技與工農業領域。
二、鎧裝熱電偶特點：
外徑小。反應快、氣密性好、使用壽命長、測溫范圍大，可在有振動、低溫高溫、安裝管線狹窄空間可彎曲的條件下使用。
三、主要技術指標（采用國標GB/T18404-2001）
套管材料、外徑和最高使用溫度：

產品名稱	分度號	套管材料	鎧裝外徑 (mm)	最高使用溫度（℃）
				長期	短期
鎳鉻-鎳硅熱電偶	K	304	0.5  1.0	400	600
			1.5  2.0	600	700
			3.0  4.0  5.0  6.0  8.0	800	900
		GH3030	0.5  1.0	500	600
			1.5  2.0  3.0	800	900
			4.0  5.0	900	1000
			6.0  8.0	1000	1100
鎳鉻硅-鎳硅鎂熱電偶	N	304	0.5  1.0	400	600
			1.5  2.0	600	700
			3.0  4.0  5.0  6.0  8.0	800	900
		GH3030	0.5  1.0	500	600
			1.5  2.0  3.0	800	900
			4.0  5.0	900	1000
			6.0  8.0	1000	1100
鎳鉻-銅鎳熱電偶	E	304	0.5  1.0	400	500
			1.5  2.0	500	600
			3.0  4.0  5.0	600	700
			6.0  8.0	700	800
鐵-銅鎳熱電偶	J	304	0.5  1.0	300	400
			1.5  2.0	400	500
			3.0  4.0  5.0	500	600
			6.0  8.0	600	750
銅-銅鎳熱電偶	T	304	0.5  1.0	200	250
			1.5  2.0  3.0  4.0  5.0	250	300
			6.0  8.0	300	350
鉑銠10-鉑熱電偶	S	GH3039	2.0  3.0  4.0	1000	1100
			5.0  6.0	1100	1200
鉑銠13-鉑熱電偶	R	GH3039	2.0  3.0  4.0  5.0  6.0	1100	1200
鉑銠30-鉑銠6熱電偶	B	GH3039	2.0  3.0	1200	1300
			4.0  5.0  6.0	1300	1400

注：以上使用溫度因與套管直徑、材質、使用介質狀態和熱電偶結構形式等有關，表中數據僅為推薦使用溫度。對于鎧裝熱電偶絲材規格請查閱鎧裝熱電偶偶絲材料各部位規格尺寸介紹
